Эта система обучения работе с ПЛК на базе контроллера Сименс S7-1200 является идеальной учебной платформой для курсов промышленной автоматизации. Благодаря L-образной интегрированной конструкции из листового металла, она отличается компактными размерами, стабильной работой и простотой обслуживания. Высокоинтегрированная конструкция передней панели централизует питание и интерфейсы ввода-вывода, значительно упрощая экспериментальную проводку. Она предоставляет множество вариантов выходного питания для поддержки различных проектов обучения промышленному управлению и промышленным сетям. Полный набор функций защиты, таких как защита от короткого замыкания, перегрузки, перегрузки по току и аварийный выключатель, эффективно предотвращает повреждение оборудования и обеспечивает безопасность работы студентов.
1. Обзор оборудования
Учебный модуль «ДЛПЛК-E101 B с программируемым логическим контроллером» разработан на основе системы Сименс и состоит в основном из ПЛК серии 1200, промышленного коммутатора и упрощенной платформы. Он может использоваться для исследований и обучения в области промышленных сетей, анализа данных, промышленного управления и других смежных тем.

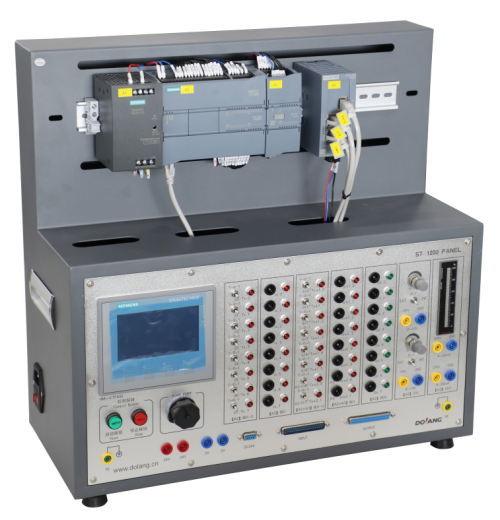

Учебная система на основе программируемого логического контроллера «ДЛПЛК-E101 B» выполнена в соответствии с интегрированной и упрощенной концепцией дизайна. Интегрированная платформа компактна, проста и долговечна. Вся платформа изготовлена из листового металла и имеет L-образную верхнюю и нижнюю части. Модуль ПЛК размещен в верхней части, а блок управления — в нижней. Передняя панель блока управления выполнена из алюминиево-оксидной пластины, на которой интегрированы источники питания и сигналы ввода-вывода платформы.
2. Технические параметры
(1) Внешние размеры: 520 мм * 230 мм * 510 мм (±10%)
(2). Входное напряжение системы: AC220V±10% 50 Гц
(3). Выходная мощность: однофазный переменный ток 220 В, постоянный ток 24 В (2 А), регулируемая 0-10 В.
(4). Мощность устройства: <0,5 кВА
(5) Условия эксплуатации: от -5℃ до 40℃, относительная влажность ≤95% (РГ)
(6). Оборудование имеет защиту от короткого замыкания, перегрузки, перегрузки по току и аварийной остановки.
